1、系統概述
基于QTouch跨平臺組態軟件，利用互聯網技術，并通過搭建WEB系統軟件的服務器、DTU、HMI、傳感器、視頻等硬件，構建一個農業物聯網云平臺，在線實時遠程監測牛舍的環境狀況，并通過智能化分析，遠程自動控制設備，實現牛舍信息化與自動化。系統拓撲結構如下圖所示現場安裝采集器SmartDAQ或者DTU，通過internet網絡或者GPRS將數據發送至通信服務器，通訊服務器專門處理通信收發；通信服務器將最終的價值數據發送到數據服務器，數據服務器負責處理數據存盤、實時數據交互、報警、報文等內容；web服務器和APP服務器用于向web客戶端或APP提供實時與歷史數據服務。
2、系統功能設計
（1）支持電子地圖導入，通過點擊地圖上現場站點的標志能直接進入牛舍監控界面，實時顯示牛舍空氣溫濕度、光照強度、有害氣體等參數以及設備的動作和狀態，另外當牛舍內出現異常時進行及時報警；
（2）通過電腦、手機等智能終端設備手動或自動將牛只個體信息和疫病信息錄入到數據庫進行分類管理；
（3）通過GPRS/Internet通訊方式聯網，將牛舍空氣溫濕度、有害氣體、光照強度等數據以及牛只體重數據的采集，并上傳到服務器進行數據存儲與分析處理；
（4）管理人員和用戶能通過Web瀏覽器或者App移動客戶端監控牛舍的實時狀態，實現系統數據信息的互聯互通與共享以及智能化控制；
（5）將牛舍內的各種環境參數以及牛只的編號、出生年月日、性別、年齡、品種和體重等個體信息和疫病種類、隔離時間、治療藥物等疫病信息存儲；為報表形式，對各參數進行分析和管理，建立牛只檔案，方便隨時查詢各種信息；
（6）對牛舍進行高清視頻監控，并對牛只進行信號觸發拍照，圖片上傳到服務器數據庫，網絡化遠程管理，實時監控肉牛健康養殖情況，充分發揮物聯網技術在肉牛養殖中的作用;（7）根據用戶設定的牛舍參數來自動控制牛舍風機、卷簾機、門等，另外手動通過電腦鍵盤或者鼠標以及手機APP界面點擊也可實現自動化控制，使得養殖場能夠保持通風、溫濕度適宜、空氣質量狀況良好；
（8）打開IE瀏覽器，輸入服務器IP地址或域名，進入歡迎頁面，登錄主界面后，只有擁有相應權限的用戶，輸入正確密碼才能登入系統。
3、應用情況
肉牛健康養殖監測預警系統已實現監測肉?；拘畔ⅲòㄈ馀＞幪枴⒛挲g、品種、性別、體重以及飼喂情況、疫病信息、預警信息等）、牛舍環境監測數據（包括空氣溫濕度、光照強度、各種氣體濃度等）、視頻監控信息（包括視頻監控、拍照等）以及設備自動化控制。

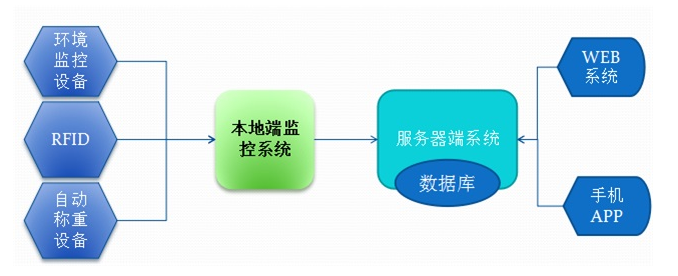

4、監測系統結構圖
